Zużycie wału nie oznacza automatycznie konieczności wykonania nowej części. W wielu maszynach uszkodzenia dotyczą tylko wybranych powierzchni: czopów łożyskowych, miejsc współpracujących z uszczelnieniem, rowków lub odcinków narażonych na tarcie. O dalszym wykorzystaniu wału powinien jednak decydować jego rzeczywisty stan, a nie sam koszt nowego detalu. Regeneracja ma sens wtedy, gdy można przywrócić wymagane wymiary i geometrię bez osłabienia części.
Najpierw trzeba ustalić, gdzie i jak zużył się wał
Pierwszym krokiem jest pomiar średnic, bicia promieniowego, prostoliniowości oraz stanu powierzchni współpracujących z innymi częściami. Szczególnej kontroli wymagają miejsca osadzenia łożysk. Zbyt luźne pasowanie może powodować przemieszczanie się pierścienia łożyska, dalsze wycieranie powierzchni i pogorszenie współosiowości układu.
Podobny problem występuje w miejscu pracy uszczelniacza. Jeżeli na wale powstał wyraźny rowek, sama wymiana uszczelnienia może nie usunąć wycieku. Trzeba wtedy ocenić głębokość zużycia oraz możliwość odtworzenia powierzchni roboczej.
Kiedy obróbka zużytego wału jest uzasadniona?
Regenerację można rozważyć, gdy wał zachował odpowiednią sztywność, nie ma pęknięć i nie został trwale odkształcony. Istotna jest również ilość materiału dostępna do dalszej obróbki. Jeżeli konstrukcja pozwala zmienić średnicę naprawczą lub odpowiednio dopasować współpracującą część, można obrobić zużyty odcinek i ponownie nadać mu wymaganą geometrię.

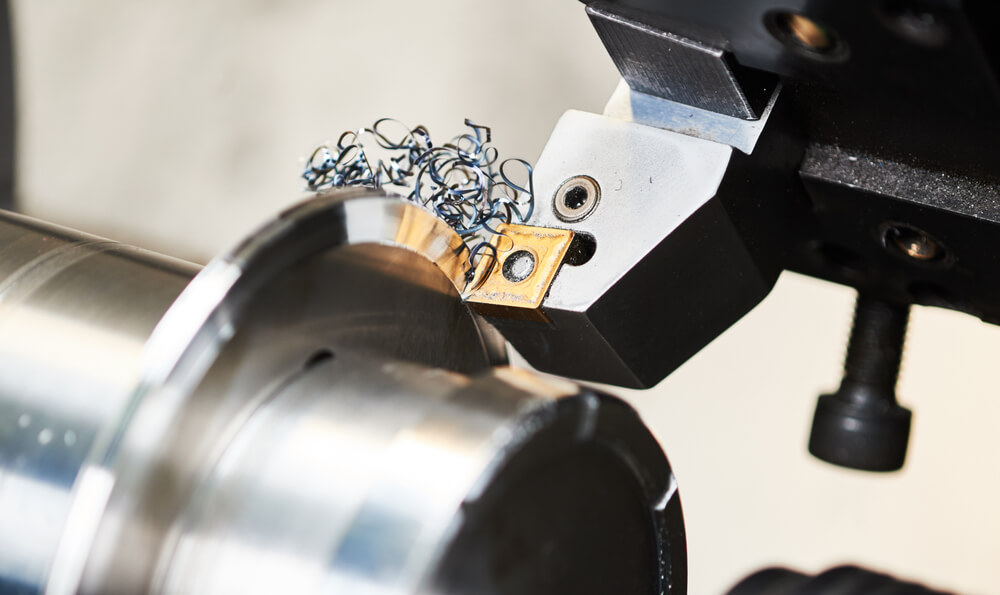

Przy powierzchniach walcowych toczenie CNC pozwala dokładnie wykonać czopy, stopnie, powierzchnie pod łożyska, tuleje oraz inne fragmenty wału o osiowym kształcie. Obróbka ma jednak sens tylko wtedy, gdy przyjęty wymiar po naprawie odpowiada wymaganiom całego zespołu. Nie można po prostu zebrać zużytej warstwy materiału i uznać części za gotową.
Stan powierzchni to tylko część oceny
Wał może wyglądać na zużyty głównie powierzchniowo, lecz przyczyną problemu bywa niewspółosiowość, przeciążenie albo wcześniejsze niewłaściwe pasowanie łożyska. Dlatego przed regeneracją trzeba sprawdzić również bicie oraz położenie poszczególnych średnic względem wspólnej osi.
Ma to duże znaczenie przy długich wałach. Nawet niewielkie skrzywienie może powodować drgania, nierównomierną pracę łożysk i przyspieszone zużycie uszczelnień. Przywrócenie prawidłowej średnicy jednego czopa nie rozwiąże wtedy problemu całej części.
Kiedy lepiej wykonać nowy wał?
Regeneracja traci techniczne uzasadnienie przy pęknięciach, głębokich uszkodzeniach, znacznym skrzywieniu albo zużyciu obejmującym wiele powierzchni odpowiedzialnych za pasowanie. Ostrożności wymagają także wały pracujące pod dużymi obciążeniami zmiennymi. Nadmierne zmniejszenie średnicy może obniżyć ich odporność na obciążenia.
Nową część warto rozważyć również wtedy, gdy naprawa wymagałaby wielu kolejnych operacji, a efekt nadal pozostawiałby niewielki zapas do dalszego zużycia. W takim przypadku odtworzenie wału na podstawie dokumentacji lub dostarczonego wzoru może dać bardziej przewidywalny rezultat.
Regenerację warto poprzedzić pomiarami, a nie założeniami
Decyzja między naprawą a wykonaniem nowego wału powinna wynikać z pomiarów geometrii, oceny powierzchni i warunków pracy części. Lokalnie zużyty czop czy miejsce pod uszczelnienie nie muszą przekreślać całego detalu. Jeśli jednak wał stracił prostoliniowość, ma pęknięcia lub wymaga zbyt dużego ubytku materiału, dalsza obróbka może nie zapewnić trwałego efektu. Dobrze przeprowadzona ocena pozwala uniknąć zarówno niepotrzebnej wymiany kosztownej części, jak i naprawy, która szybko zakończyłaby się kolejnym przestojem maszyny.
